使用范圍
一、KGA通用緊急報警系統參照“CCS”及“SOLAS”有關規范設計，用于通用緊急報警系統，也可接入公共廣播系統，使報警信號通過廣播揚聲器覆蓋全船。報警板使用大規模集成電路及微處理技術，可產生多種報警信號。
二、輸入接口
通用緊急報警板上設有通用報警及手動報警按鈕，還可外接報警按鈕，一般設在救生艇旁或其他位置。
三、輸出接口
警鈴接口：輸出直流24V電壓給電鈴，電流為20A，可按要求增加。
廣播接口：報警信號通過廣播揚聲器覆蓋全船。
機艙報警燈板接口：報警信號延伸到機艙；常開無源觸點輸出。
霧笛控制板接口：控制霧笛按節奏發信號；常開無源觸點輸出。
娛樂設備接口：在報警期間，控制娛樂設備關閉；常開無源觸點輸出。
注：輸出觸點容量為AC250V/1.5A或DC24V/1.5A
四、技術指標
供電：DC24V±30%AC220V200mA(不含電鈴電流)
安裝方式：嵌入式 安裝尺寸：126×222(mm)
嵌入尺寸：124×210×86(mm)
系統組成
| 序號 | 型號 | 名稱 | 重量 | 防護等級 | 備注 |
| 1 | KGA-1 | 通用緊急報警板 | 2Kg | IP20 | 駕駛室 |
| 2 | KPX-1/2/3 | 報警電源箱 | 11Kg | IP22 | 室內 |

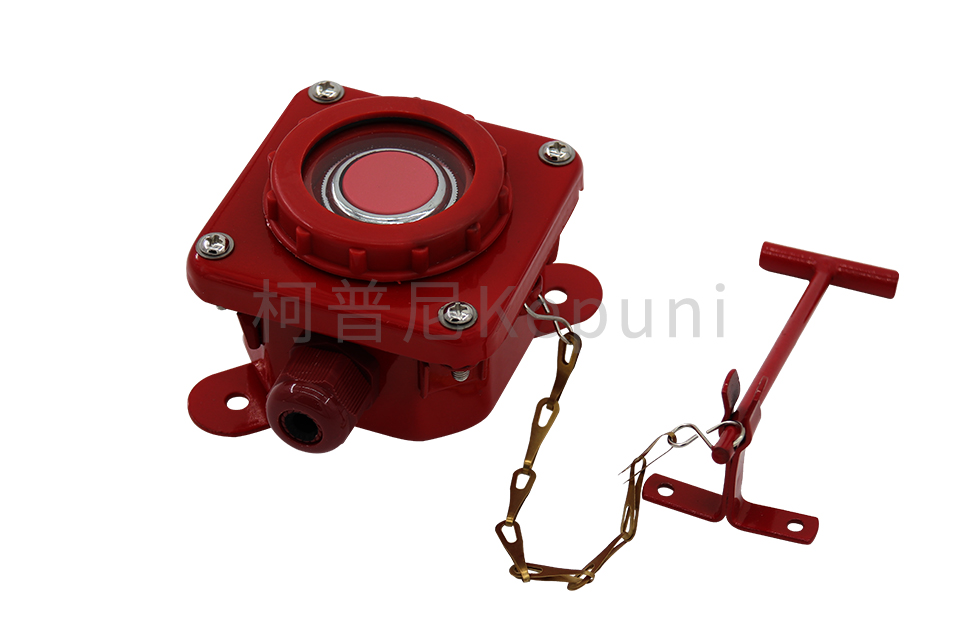

| 3 | DK7-1 | 防水報警按鈕 | 0.5Kg | IP56 | 室外 |
| 4 | KGA-1A | 報警遙控盒 | 3.6Kg | IP56 | 救生艇旁 |
| 5 | KJX-6R/12R | 熔斷器箱/6/12 | 3Kg | IP22 | 室內 |
| 6 | KVL-1 | 壁式聲光警報器 | 0.5Kg | IP44 | 機艙/室內 |
| 7 | KVL-1P | 壁式聲光警報器 | 0.5Kg | IP22 | 室內 |
| 8 | KVL-1F/1FJ | 防水聲光警報器 | 0.7Kg | IP56 | 機艙/室外 |
| 9 | KV-1 | 壁式警報器 | 0.2Kg | IP44 | 室內 |
| 10 | KV-1P | 壁式警報器 | 0.3Kg | IP20 | 室內 |
| 11 | KV-1T | 嵌式防水警報器 | 0.5Kg | IP56 | 衛生間 |
